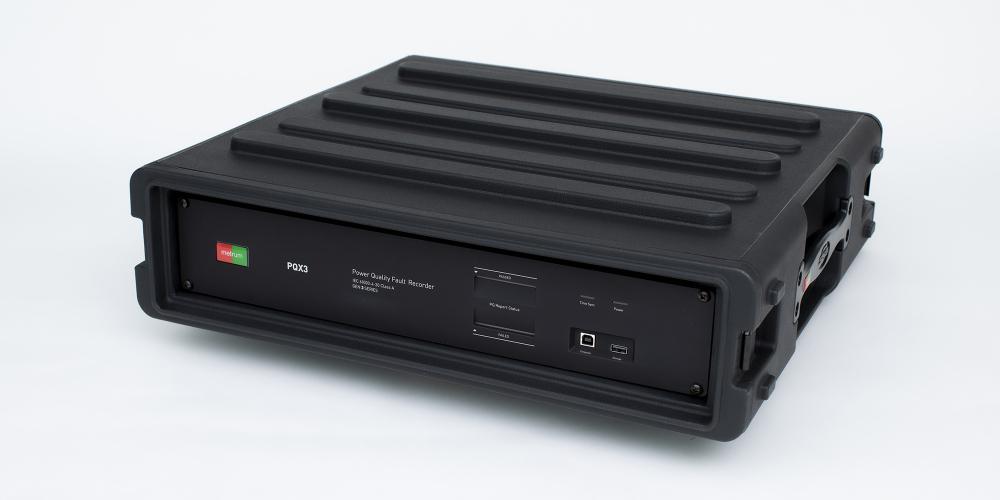

Metrum PQX3-FR-Portable (Spenningskvalitetsmåler)
Metrum PQX3-FR-Portable (Spenningskvalitetsmåler)
Kunne ikke laste inn hentetilgjengelighet
For utleie.
Høykvalitets bærbart strømkvalitetsinstrument Metrum PQX3-FR-P bærbart instrument er utviklet for å møte de nyeste målekravene, inkludert både Klasse A strømkvalitet (PQI-A) og fullt utstyrte feilregistreringsteknikker.
Instrumentet er utstyrt med flere spennings- og strøminnganger og kan brukes til mange forskjellige måleapplikasjoner. Den høyeste måleprestasjonen gir pålitelige resultater i krevende miljøer, inkludert elektriske nettstasjoner, industrielle områder, vindparker og solcelleparker.
Høyeste måleprestasjon PQX3-FR-P har forbedret måleprestasjon, inkludert en høy samplingsfrekvens (1024 prøver per periode) og flere ulike målekanaler. Den forbedrede deteksjonen av forstyrrelser, triggemekanismer og målinger av høyere harmoniske gjør instrumentet utmerket for ikke bare å utføre normative målinger i henhold til spenningskvalitetsstandarder, men også som et allsidig verktøy for å oppdage alle slags problemer i det elektriske nettet.
Fjernovervåkning og kontroll i sanntid Fjernforbindelsen gjør det enkelt å få tilgang til, konfigurere og analysere data fra kontoret. Instrumentet kan også utnytte en eksisterende kommunikasjonsinfrastruktur ved bruk av f.eks. Modbus, IEC61850 eller OPC-UA. Dette alternativet kan spare mye penger og gir en enklere måte for effektivt å administrere målinger eksternt.
Tekniske spesifikasjoner
Innganger/Utganger
| Parametere | Spesifikasjon | Informasjon | PQX3-FR-P |
|---|---|---|---|
| Spenning Innganger | 0-460 V RMS | Differensielle spenningsinnganger (+/-), 51,2 kHz/kanal | 4 |
| Høyspenningsinnganger | 0-6 kV topp | Innebygde høyfrekvente innganger (1 MHz) | 4 |
| Strøminnganger (BNC) | 2 V RMS | Strømtangsinnganger 51,2 kHz/kanal | 4 |
| Strøminnganger | 0-10 A RMS | Differensielle strøminnganger (+/-), 51,2 kHz/kanal | 5 |
| Generelle innganger | 4-20 mA | Generelle måleinnganger | 4 |
| Digitale innganger | 20 V topp - 150 V topp | Digitale innganger som støtter FR-alternativer | 4 |
| Digitale utganger | Maks 150 V topp (0,1 A) | For alarm og kontroll | 2 |
Strømforsyning
| Parametere | Spesifikasjon | Informasjon | PQX3-FR-P |
|---|---|---|---|
| Strømforsyningsområde | 85-264 VAC/110-350 VDC | (47-63 Hz) | Ja |
| Intern backup | Ja |
Normoverensstemmelse
| Parametere | Spesifikasjon | Informasjon | PQX3-FR-P |
|---|---|---|---|
| IEC 62056, PQI-A | Produktstandard for strømkvalitetsinstrument | Ja | |
| IEC 61000-4-30, Klasse A, ED.3 | < 0,1 % | Referanseinstrument | Ja |
| IEC 61000-4-7 | Harmoniske målinger | Ja | |
| IEC 61000-4-15 | Flimmermålinger | Ja | |
| EN 50 160 | Beregnet i instrumentet | Ja | |
| EIFS 2013:1 | Beregnet i instrumentet | Ja | |
| Nasjonale standarder (FoL, DEFU, Netcode NL, ZS387 etc.) | Støtte for et bredt spekter av standarder | Ja | |
| Brukerdefinerte rapporter | Beregnet i instrumentet | Ja | |
| Lagringsintervaller | Valgbare lagringsintervaller | Ja | |
| PQDIF-format | Valgfri eksport | Ja |
Maskinvare
| Parametere | Informasjon | PQX3-FR-P |
|---|---|---|
| Minne | 32 GB | |
| Samplingsrate, U/I Standardinnganger | Valgbar samplingsfrekvens | 51,2 kHz |
| Samplingsrate, Høyspenningsinnganger | 1 MHz | |
| Nøyaktighet | IEC 61000-4-30, Klasse A | < 0,1 % |
| Oppløsning (U/I) | Spennings-/Strøminnganger | 16 bit |
| Oppløsning (GI) | Generelle innganger | 12 bit |
| Inngangsmotstand - Spenningsinnganger | 10 MOhm | |
| Inngangsmotstand - Strøminnganger (I5-I9) | 10 mOhm | |
| Anti-alias filter | Ja | |
| PLL-synkronisering | Ja |
Kommunikasjon
| Parametere | Informasjon | PQX3-FR-P |
|---|---|---|
| USB | Datamaskinport | Ja |
| USB 2 | Datamaskinlagring | Ja |
| Ethernetport 1 (RJ-45) | Støtter Modbus-TCP/OPC-UA/IEC61850 | Ja |
| Ethernetport 2 (RJ-45) | For redundans | Ja |
| Tidssynkronisering | For ekstern tidssynkronisering (NTP/PTP/IRIG-B) | Ja |
