Metrum PQX3-PQR (Essailec)
Metrum PQX3-PQR (Essailec)
Kunne ikke laste inn hentetilgjengelighet
Proaktiv analyse for digitalisert nett

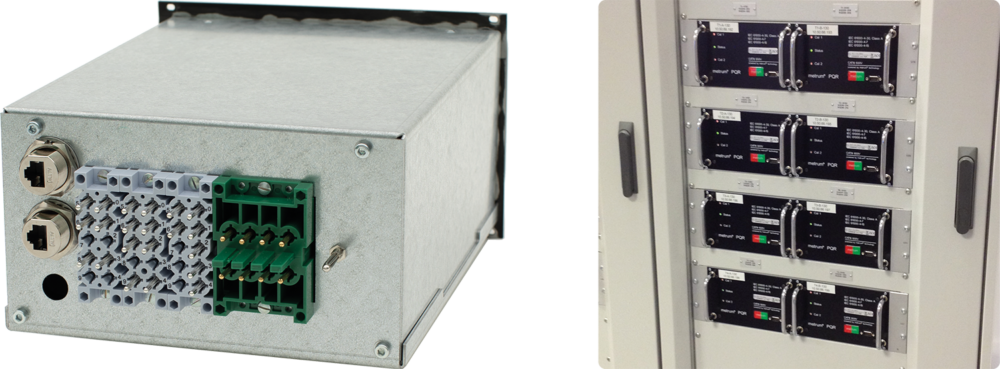

Metrum PQX3-PQR er et 19" (1/2 rack) klasse A-kontrollinstrument for energi-, strømkvalitet- og forstyrrelsesanalyse. Instrumentets design gjør det svært enkelt å installere direkte i eksisterende kontrollskap som støtter Essailec-kontakter.
Måleinstrumentet har maksimal måleytelse. Takket være høy nøyaktighet og en intelligent basisplattform fungerer Metrum PQX3-PQR utmerket som både en energikontrollmåler (0,2s) og en klasse A referansemåler for strømkvalitet (IEC 61000-4-30).
Høykvalitets analyse
PQX3-instrumentserien er utviklet for å levere høykvalitets måledata, med fokus på energi, strømkvalitet og forstyrrelser. Alle data kan analyseres med det sentrale Metrum PQ Controller-systemet, som inkluderer forskjellige analysefunksjoner, f.eks. en rapportgenerator i henhold til gjeldende standarder.
Tredjegenerasjons måleinstrument
Den nye PQX3-PQR er utviklet med den nyeste tilgjengelige teknologien og er en del av Metrums tredje generasjon måleinstrumenter. Den høytytende plattformen inkluderer proaktiv og automatisk analyse av data, som støtter brukeren gjennom hele prosessen. Måleinstrumentene støtter både multi-trigging og område-trigging med flere valgbare konfigurasjonsalternativer. Dette utvider bruksområdet og gir mulighet for dynamisk kontroll.
Forstyrrelsesopptaker
Metrum PQX3-PQR er en fullskala forstyrrelsesopptaker. De digitale inngangene kan brukes til å trigge ulike hendelser, som bryterutløsere, og instrumentet registrerer bølgeformer og aktuell status i høy hastighet på alle kanaler.
Tekniske spesifikasjoner
Innganger/utganger
| Parametere | Spesifikasjon | Informasjon | PQX3-PQR |
|---|---|---|---|
| Spenningsinnganger | 0–460 V RMS | Differensielle spenningsinnganger (+/-), 51,2 kHz/kanal | 4 |
| HF spenningsinnganger | 0–6 kV topp | Innebygde høyfrekvente innganger (1 MHz) | 4 |
| Strøminnganger | 0–10 A RMS | Differensielle strøminnganger (+/-), 51,2 kHz/kanal | 4 |
| Generelle innganger | -20 mA til +20 mA | 51,2 kHz | 2 |
| Digitale innganger | 20–150 VDC | Digitale innganger som støtter FR-alternativer | 2 |
| Digitale utganger | 120 VAC/150 VDC | For alarm og kontroll | 2 |
Strømforsyning
| Parametere | Spesifikasjon | Informasjon | PQX3-PQR |
|---|---|---|---|
| Forsyningsspenning | 85–264 VAC/110–350 VDC | (47–63 Hz) | Ja |
| Innebygd backup | Ja |
Normoverholdelse
| Parametere | Spesifikasjon | Informasjon | PQX3-PQR |
|---|---|---|---|
| IEC 61000-4-30, klasse A | < 0,1% | Referanseinstrument | Ja |
| IEC 61000-4-7 | Harmonic measurement | Ja | |
| IEC 61000-4-15 | Flickermålinger | Ja | |
| EN 50 160 | Beregnet i instrumentet | Ja | |
| EIFS 2013:1 | Beregnet i instrumentet | Ja | |
| Nasjonale standarder (FoL, DEFU, NL, ZS387, etc.) | Støtter et stort antall standarder | Ja | |
| Tilpassede rapporter | Beregnet i instrumentet | Ja | |
| Lagringsintervaller | Valgbare lagringsintervaller | Ja | |
| PQDIF-format | Valgbar eksport | Ja |
Instrument
| Parametere | Informasjon | PQX3-PQR |
|---|---|---|
| Minne | 32 GB | |
| Samplingsfrekvens, U/I standard innganger | 51,2 kHz | |
| Samplingsfrekvens, HF-innganger | 1 MHz | |
| Nøyaktighet | IEC 61000-4-30, klasse A | < 0,1% |
| Oppløsning (U/I) | Spennings-/strøminnganger | 16 bit |
| Oppløsning (GI) | Generelle måleinnganger | 16 bit |
| Inngangsimpedans – spenningsinnganger | 10 MOhm | |
| Inngangsimpedans – strøminnganger | 10 mOhm | |
| Anti-aliasing filter | Ja | |
| PLL-synkronisering | Ja |
Kommunikasjon
| Parametere | Spesifikasjon | Informasjon | PQX3-PQR |
|---|---|---|---|
| USB | Datamaskinport | Ja | |
| Ethernet port 1 (RJ-45) | Ethernet port | Ja | |
| Ethernet port 2 (RJ-45) | For redundans | Ja | |
| Tidssynkronisering | For ekstern tidssynkronisering (NTP/PTP/IRIG-B) | Ja |
Fysiske data
| Parametere | Informasjon |
|---|---|
| Størrelse (H x D x B) | 129 x 257 x 203 (ekskl. håndtak) |
| Modell | 19" (1/2 rack) |
| Tilkobling | Essailec-kontakt |
| IP-klasse | IP40 (front), IP20 (bakside) |
| Vekt | 3,7 kg |
| Fuktighet | 10–85% ikke-kondenserende |
| Temperatur | -10°C til +55°C |
