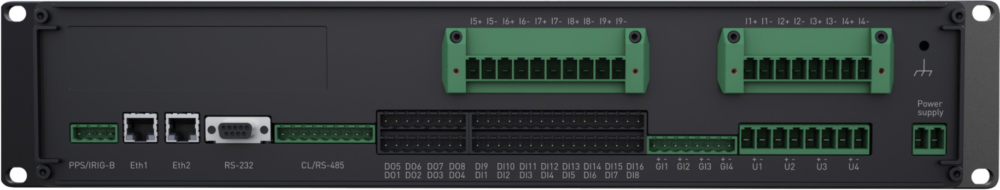

Metrum PQX3-FR (19” rackinstrument)
Metrum PQX3-FR (19” rackinstrument)
Kunne ikke laste inn hentetilgjengelighet
Ett instrument, flere bruksområder
Metrums verdensledende PQX3-FR-instrument er både en fullt funksjonsrik feilskriver og et høyfrekvent måleinstrument for effektkvalitet. Instrumentet er utstyrt med flere strømkanaler, noe som muliggjør målinger på flere forskjellige tilførsler samtidig. Løsningen inkluderer flere intelligente kretser; i tillegg støtter den WiFi-kommunikasjon for sanntidsanalyse på stedet og en rekke kommunikasjonsprotokoller.
Proaktiv analyse av høy kvalitet
Ved feil i strømnettet gir PQX3-FR kunden øyeblikkelig informasjon, slik at alvorlige og kostbare feil kan unngås tidlig.
Videre analyseres de høykvalitets måledataene om strømkvalitet og feil som genereres av PQX3-FR i det brukervennlige systemprogrammet PQ Controller. PQ Controller leverer også analyserapporter i henhold til normer og standarder.
3. generasjons instrument
PQX3-FR er en del av den nye tredje generasjons måleinstrumenter og er utviklet for å bruke den nyeste tilgjengelige teknologien. Til støtte for brukeren inkluderer plattformen mønstergjenkjenningsanalyse som brukes til kontinuerlig proaktiv kontroll og automatisk dataanalyse.
Instrumentet er basert på en høyytelsesløsning som inkluderer flere intelligente kretser; lagring og overføring av data til sentralsystemet er pålitelig og skjer raskt.
Tekniske spesifikasjoner
Innganger/Utganger
| Parameter | Spesifikasjon | Informasjon | PQX3-FR |
|---|---|---|---|
| Spenningsinnganger | 0-460 V RMS | Differensialspenningsinnganger (+/-), 51,2 kHz/kanal | 4 |
| Spennings-HV innganger | 0-6 kV topp | Innebygde høyfrekvente innganger (1 MHz) | 4 |
| Strøminnganger | 0-10 A RMS | Differensialstrøminnganger (+/-), 51,2 kHz/kanal | 9 |
| Generelle innganger | 4-20 mA | Generelle måleinnganger | 4 |
| Digitale innganger | 20 - 150 VDC | Digitale innganger som støtter FR-alternativer | 16 |
| Digitale utganger | 120 VAC/150 VDC | For alarm og kontroll | 8 |
Strømforsyning
| Parameter | Spesifikasjon | Informasjon | PQX3-FR |
|---|---|---|---|
| Strømforsyningsområde | 85-264 VAC/110-350 VDC | (47-63 Hz) | Ja |
| Intern backup | Ja |
Normoverholdelse
| Parameter | Spesifikasjon | Informasjon | PQX3-FR |
|---|---|---|---|
| IEC 61000-4-30, Klasse A | < 0,1 % | Referanseinstrument | Ja |
| IEC 61000-4-7 | Harmonikmålinger | Ja | |
| IEC 61000-4-15 | Flimmermålinger | Ja | |
| EN 50 160 | Kalkulert i instrumentet | Ja | |
| EIFS 2013:1 | Kalkulert i instrumentet | Ja | |
| Nasjonale standarder | (FoL, DEFU, Netcode NL, ZS387 etc) | Bredt spekter av standarder støttet | Ja |
| Brukerdefinerte rapporter | Kalkulert i instrumentet | Ja | |
| Lagringsintervaller | Valgbare lagringsintervaller | Ja | |
| PQDIF-format | Valgfri eksport | Ja |
Maskinvare
| Parameter | Informasjon | PQX3-FR |
|---|---|---|
| Minne | 32 GB | |
| Samplingsfrekvens, U/I standardinnganger | Valgbar samplingsfrekvens | 51,2 kHz |
| Samplingsfrekvens, HV-innganger | 1 MHz | |
| Nøyaktighet | IEC 61000-4-30, Klasse A < 0,1 % | |
| Oppløsning (U/I) | Spennings-/strøminnganger | 16 bit |
| Oppløsning (GI) | Generelle innganger | 12 bit |
| Inngangsimpedans - Spenningsinnganger | 10 MOhm | |
| Inngangsimpedans - Strøminnganger | 10 milliOhm | |
| Anti-alias filter | Ja | |
| PLL-synkronisering | Ja |
Kommunikasjon
| Parameter | Informasjon | PQX3-FR |
|---|---|---|
| USB | Dataport til PC | Ja |
| USB 2 | Datainnhenting | Ja |
| Ethernetport 1 | Ethernetport (RJ-45) | Ja |
| Ethernetport 2 | For redundans | Ja |
| Tidsynkroniseringsport | For ekstern tidsynkronisering (IRIG-B) | Ja |
| WiFi | WiFi-kommunikasjon (valgfritt) | Ja |
Kommunikasjonsprotokoller (valgfritt):
- MODBUS-TCP
- OPC-UA
- IEC 61 850
Mekaniske data
| Parameter | Informasjon |
|---|---|
| Størrelse | Bredde x Høyde x Dybde: 440 x 88 x 294 mm |
| Modell | 19'' rack |
| IP-grad | IP54 |
| Vekt | 4,25 kg |
| Luftfuktighet | 10 - 85 % ikke-kondenserende |
| Temperatur | 10 °C til +55 °C |
