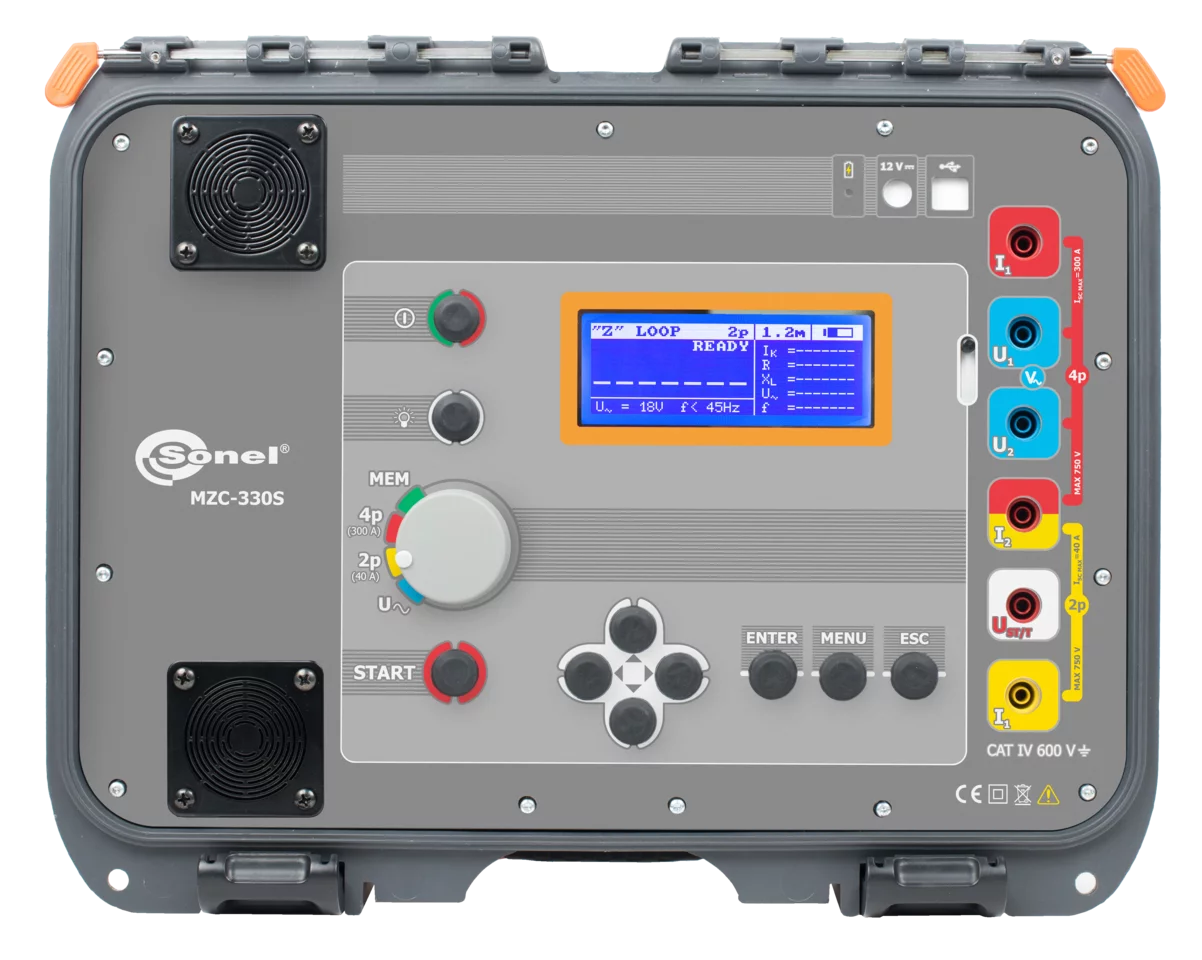

Sonel MZC-330S (Kortslutningstester, ≈95.8kA, ≤ 750V)

SonelSonel MZC-330S høystrøms kortslutningssløyfe impedansmåler med et effektivt ventilasjonssystem for jevn og effektiv håndtering uten nedetid. For å forhindre blokkeringer er enheten utstyrt med et spesielt høyeffektiv ventilasjonssystem som betydelig reduserer tiden som kreves for å kjøle kortslutningsmotstanden.

Bruksområder
Instrumentet brukes til målinger i nettverk med nominell spenning opptil 750 V, hvor forventet feilstrøm kan nå 95,8 kA, som målt i henhold til EN 61557. Disse parameterne gjør måleren perfekt for tester og målinger på vindparker, høyhastighetsjernbaner og i anlegg kontrollert av kraftselskaper.

Funksjoner

• Måling av svært lave kortslutningssløyfeimpedanser (med oppløsning på 0,1 mΩ) med en strøm på 130 A ved 230 V; maks 300 A ved 690 V.
• Måling med en strøm på 24 A ved 230 V, maks 37 A ved 690 V med oppløsning på 0,01 Ω.
• Målinger i installasjoner med nominell spenning: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V og 400/690 V og frekvenser 45...65 Hz.
• Evne til å utføre målinger i kortslutningssystem: fase-fase, fase-PE, fase-N.
• Differensiering mellom fasespenningen og mellomfasespenningen mens kortslutningsstrømmen beregnes.
• Mulighet til å endre lengden på testledningen (måling med 2p-metoden).
• 4p (firepol) metode, testledninger krever ikke kalibrering (måling med strøm opp til 300 A).
• Måling av motstands- (RS) og reaktanskomponenter (XS).

Ekstra funksjoner

• Berøringsspenning og berøringssjokkspenningsmåling med motstand på 1 kΩ).
• AC spenning måling i området 0...750 V.
• Frekvensmåling 45,0...65,0 Hz.
• Minne for 990 måleresultater, mulighet til å overføre data til en PC via USB og Bluetooth.
• Strømforsyning: oppladbart batteri.

Fjernarbeid er alltid den beste løsningen
Instrumentet kan kontrolleres eksternt - alt som kreves er at måleren er logget inn på det samme Wi-Fi-nettverket som den kontrollerende enheten, det vil si en hvilken som helst enhet med en nettleser. Etter å ha kalt opp det virtuelle kontrollpanelet i nettleseren, vil brukeren kunne starte målingen fra en praktisk avstand og deretter lese resultatene.

På samme måte vil han få tilgang til de lagrede måleresultatene. Viktig er at han eller hun også vil kunne laste dem ned på klassisk måte, det vil si via en USB-tilkobling.
